profil de nervure

Voir le sujet précédent Voir le sujet suivant Aller en bas

profil de nervure

Message  Jean Pierre M. le Dim 1 Fév - 15:23

Salut Pascal peu tu mettre s il te plait un profil de nervure afin que je réalise un planeur VTPR made un maison.
Merci
Jp
avatar
Jean Pierre M.

Messages : 332
Date d'inscription : 28/07/2013
Age : 55

Revenir en haut Aller en bas

Re: profil de nervure

Message  Pascal C. le Dim 1 Fév - 23:48

Salut,

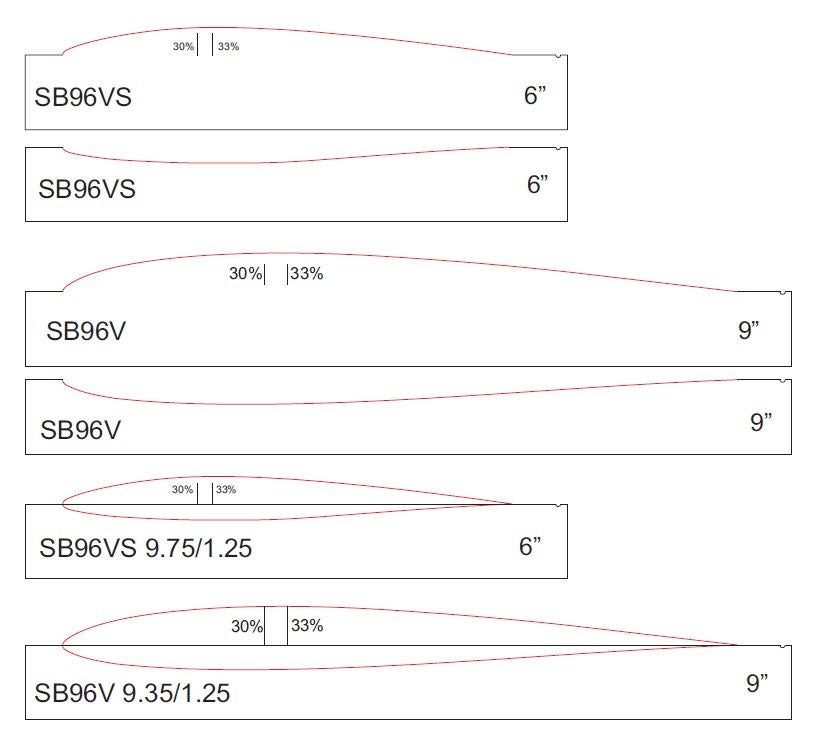

Si c'est pour découper une aile en styro coupé à chaud, voici deux profils qui fonctionnent bien (ceux du WASABI) :



Mets le SB96V coté fuselage et le SB96VS en bout d'aile.

Sinon utilises le TP42 :
http://westcornwallslopers.co.uk/swinger/Swinger%20TP42%20Hot%20Wire%20Section.pdf

Sur des machines de 1.10m à 1.50m ils fonctionnent bien.
Si tu fais une machine en dépron ne dépasse pas 1.20m d'envergure et maxi 350gr en ordre de vol (250gr c'est mieux)

@+
avatar
Pascal C.
Admin

Messages : 691
Date d'inscription : 21/02/2012
Age : 44

Revenir en haut Aller en bas

Re: profil de nervure

Message  Jean Pierre M. le Lun 2 Fév - 13:33

Ok merci Pascal
avatar
Jean Pierre M.

Messages : 332
Date d'inscription : 28/07/2013
Age : 55

Revenir en haut Aller en bas

Re: profil de nervure

Message  Pascal C. le Lun 2 Fév - 20:20

De rien !
Tu va faire quoi comme machine ?
A+
avatar
Pascal C.
Admin

Messages : 691
Date d'inscription : 21/02/2012
Age : 44

Revenir en haut Aller en bas

Re: profil de nervure

Message  Jean Pierre M. le Mar 3 Fév - 21:05

Je vais faire une machine création maison, un bon profil d aile, un fuselage mélange de fox et de fischer, et bien sur je vais essayer de faire le plus leger possible.
De toutes façon a la montagne je remarque que même les cailloux volent !!!!!!!!!!!

avatar
Jean Pierre M.

Messages : 332
Date d'inscription : 28/07/2013
Age : 55

Revenir en haut Aller en bas

Re: profil de nervure

Message  Jean Pierre M. le Mar 3 Fév - 21:07

Pascal a titre indicatif peu tu me dire combien mesure les nervures, car a l impression j ai l impression que ca sort un peu petit.
Merci
avatar
Jean Pierre M.

Messages : 332
Date d'inscription : 28/07/2013
Age : 55

Revenir en haut Aller en bas

Re: profil de nervure

Message  Pascal C. le Mar 3 Fév - 23:03

Pour un swinger de 1.10 m d'envergure, les cordes d'aile sans compter les ailerons mesurent environs 17.5cm coté fuselage et 7cm en bout d'aile.
A ça, il faut ajouter les ailerons : 4cm sur le plan mais prévoir de les agrandir un peu pour gagner en efficacité.
Fuselage :67 cm de long environs du nez jusqu'à l'articulation du volet de dérive.
Hauteur de derive : 14.5 cm au dessus du fuselage et 9.5 cm depuis le dessus du fuselage jusqu'au bas de la derive (qui dépasse sous le fuselage)

Bonne soirée !
avatar
Pascal C.
Admin

Messages : 691
Date d'inscription : 21/02/2012
Age : 44

Revenir en haut Aller en bas

Re: profil de nervure

Message  Jean Pierre M. le Mar 3 Fév - 23:51

Super comme info , quand tu dit il faut rajouter les ailerons, ils sont pas prévus dans le profil de nervure donc?, comme je faisais avec la Weasel

Merci
avatar
Jean Pierre M.

Messages : 332
Date d'inscription : 28/07/2013
Age : 55

Revenir en haut Aller en bas

Re: profil de nervure

Message  Pascal C. le Mer 4 Fév - 10:31

Non, l'aile en dépron de 3mm "roulé" fait un bord de fuite de 6mm d'épaisseur (les deux feuilles de dépron de 3mm qui se superposent) et on y rajoute les ailerons découpés dans du  dépron de 6mm.

Coté respect d'un profil, c'est pas tout à fait ce qui se fait de mieux mais bon... il parait que ça marche... Laughing

Tu as un plan de Swinger posté dans la rubrique "l'armoire aux plans" si besoin.
avatar
Pascal C.
Admin

Messages : 691
Date d'inscription : 21/02/2012
Age : 44

Revenir en haut Aller en bas

Re: profil de nervure

Message  Jean Pierre M. le Mer 4 Fév - 15:36

OK je vais voir
Merci
avatar
Jean Pierre M.

Messages : 332
Date d'inscription : 28/07/2013
Age : 55

Revenir en haut Aller en bas

Re: profil de nervure
